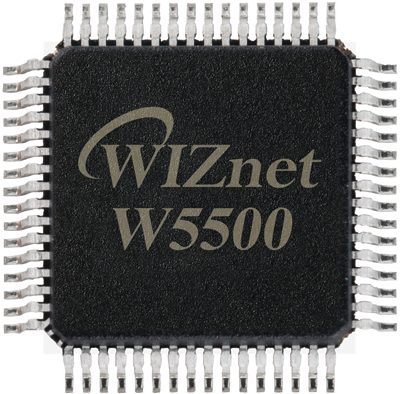

W5500 – Embedded Ethernet Controller (SPI, 8 Sockets) | WIZnet

De W5500 van WIZnet is een hardwired TCP/IP embedded Ethernet controller met een geïntegreerde Ethernet MAC en PHY. De chip ondersteunt 8 gelijktijdige sockets en biedt volledige ondersteuning voor de protocollen TCP, UDP, ICMP, IPv4, ARP, IGMP en PPPoE – alles verwerkt via hardware voor maximale prestaties en minimale belasting van de host-MCU.

Dankzij de SPI-interface, het compacte LQFP-48 (7x7 mm) pakket, en een werkspanning van 3.3V, is de W5500 ideaal voor microcontrollergebaseerde netwerktopologieën in embedded systemen, IoT-apparaten, industriële controllers en netwerkinterfaces.

Specificaties (Features):

• Netwerkcontroller: TCP/IP stack verwerkt in hardware
• Socketondersteuning: 8 onafhankelijke hardware-sockets
• Ondersteunde protocollen: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Interface met host: SPI (max. 80 MHz)
• MAC & PHY: Geïntegreerd
• Voedingsspanning: 3.3V
• Behuizing: LQFP-48 (7 x 7 mm)
• Bedrijfstemperatuur: -40℃ tot +85℃
• Certificering: RoHS-compliant

Toepassingen (Applications):

• Embedded Ethernet-interfaces
• Internet of Things (IoT) apparaten
• Industriële automatisering en monitoring
• Netwerkuitbreidingen voor microcontrollers
• Netwerkprinters, camera’s, en andere verbonden apparaten
• Beveiligings- en toegangscontrolesystemen

Voordelen (Benefits):

• Geen software stack nodig – verlicht de belasting van de MCU
• Ondersteunt meerdere verbindingen tegelijk via 8 hardware sockets
• Compact en eenvoudig te integreren met SPI-interface
• Betrouwbare netwerkintegratie met minimale latency
• Breed inzetbaar in zowel consumentenelektronica als industriële netwerken
