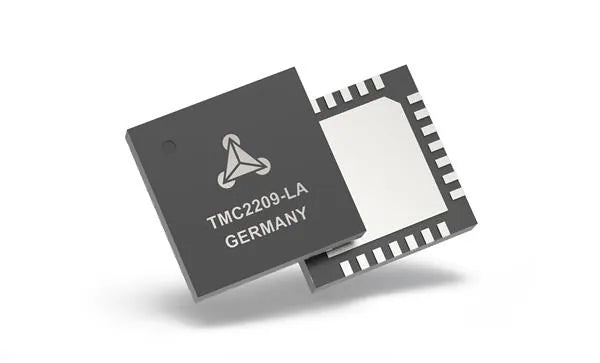

TMC2209-LA-T – Stepper Motor Driver IC met StealthChop & UART | Trinamic

De TMC2209-LA-T van TRINAMIC Motion Control GmbH is een geavanceerde stepper motor driver IC voor bipolaire 2-fase stappenmotoren, ontworpen om fluisterstille prestaties te leveren met behulp van StealthChop™ technologie. Dankzij de ondersteuning voor STEP/DIR en UART-interface biedt de driver flexibele aansturing en eenvoudige configuratie.

Met een instelbare microstepping-resolutie tot 1/256, sensorless stall detection (StallGuard4) en een compact QFN-28-EP (5x5 mm) pakket, is de TMC2209 uitermate geschikt voor toepassingen in 3D-printers, robots en embedded motion control-systemen.

Specificaties (Features):

• Motortype: 2-fase bipolaire stappenmotoren
• Invoermodi: STEP/DIR, UART-configuratie
• Microstepping: 8, 16, 32, 64, tot 1/256
• Spanning (VM): 4.75V – 29V
• Technologie: StealthChop™, StallGuard4™
• RDS(on): 340 mΩ (typisch)
• Sensorless Stall Detection: Ja
• Behuizing: QFN-28-EP (5 x 5 mm)
• Bedrijfstemperatuur: -40℃ tot +125℃
• Certificering: RoHS-compliant

Toepassingen (Applications):

• 3D-printers en CNC-machines
• Embedded motion control systemen
• Robots en servomechanismen
• Laboratorium- en medische apparatuur
• Precisiebeweging in consumentenelektronica

Voordelen (Benefits):

• Uitermate stille werking dankzij StealthChop™
• UART-interface voor dynamische aanpassingen en monitoring
• Compact en krachtig ontwerp – geschikt voor ruimtebeperkte PCB’s
• Sensorless stall detection – geen extra sensoren nodig
• Zeer efficiënte motorregeling met lage warmteontwikkeling
