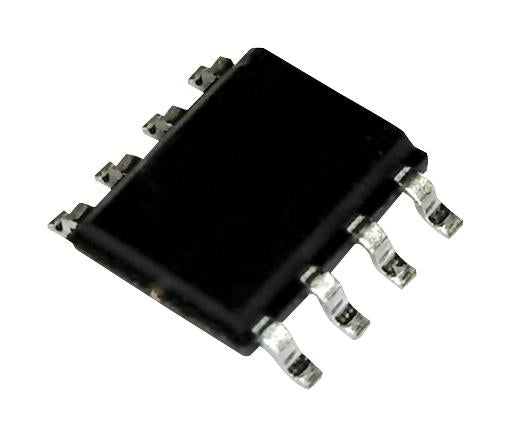

ACS712ELCTR-30A-T – 30A Hall-Effect Stroomsensor (SOIC-8) | Allegro MicroSystems

De ACS712ELCTR-30A-T is een precisiesensor voor gelijkstroom (DC) en wisselstroom (AC) met een meetbereik tot ±30A, gebaseerd op de Hall-effect technologie. Dankzij de ingebouwde galvanische scheiding tussen het vermogenscircuit en het meetsignaal is deze sensor ideaal voor veilige en betrouwbare stroommetingen in industriële en embedded toepassingen.

De sensor geeft een analoge spanningsuitgang die proportioneel is aan de gemeten stroom, en werkt op een enkele 5V voeding. Geleverd in een compact SOIC-8 pakket, geschikt voor automatische pick-and-place processen.

Specificaties (Features):

• Meetbereik: ±30A (AC of DC)
• Voedingsspanning: 5V
• Uitgang: Analoge spanningsuitgang (2.5V bij 0A)
• Lineaire gevoeligheid: ~66 mV/A
• Isolatie: Galvanisch gescheiden met geïsoleerde stroomgeleiding
• Package: SOIC-8
• Temperatuurbereik: -40℃ tot +85℃
• Reactietijd: Typ. 5 µs
• Ingebouwde ruisonderdrukking en filtering

Toepassingen (Applications):

• Industriële vermogensbewaking
• Motorsturingen en omvormers
• Accumanagementsystemen (BMS)
• UPS en voedingen
• Embedded systemen met stroomdetectie
• AC/DC-verbruik meting in huishoud- en industriële apparatuur

Voordelen (Benefits):

• Compact en nauwkeurig – ideaal voor ruimtebeperkte toepassingen
• Directe integratie mogelijk met microcontrollers (ADC)
• Betrouwbare isolatie tussen hoog- en laagspanningsdelen
• Geschikt voor AC én DC stroommetingen
• Kosteneffectief alternatief voor shuntweerstand en optocouplercombinaties
