Wanneer gebruik je een RTC-module?

Waarom een Real-Time Clock onmisbaar is in veel elektronische projecten

Inleiding

Stel je voor: je bouwt een datalogger, alarmsysteem of slimme thermostaat. Alles werkt, maar je data mist… tijd. Precies daarom bestaan RTC-modules (Real-Time Clocks) – kleine chips die ervoor zorgen dat jouw systeem altijd weet hoe laat het is, zelfs als de stroom uitvalt.

In dit artikel lees je waarom een RTC essentieel is, hoe het werkt, en wanneer je het in je project gebruikt.

Wat is een RTC-module?



Een RTC (Real-Time Clock) is een klokchip die continu de tijd en datum bijhoudt. Veel RTC’s zoals de DS3231 van Maxim Integrated bevatten een temperatuurgecompenseerde kristaloscillator (TCXO) voor zeer nauwkeurige tijdmeting.

Kenmerken:

• Klokt tot op de seconde
• Datum inclusief schrikkeljaren
• Werkt op backupbatterij
• Via I2C of SPI te communiceren met je microcontroller







Waarom gebruik je een RTC?



Een microcontroller (zoals een STM32 of ESP32) kan zelf geen tijd bijhouden als hij uit staat. Een RTC-module blijft actief op een knoopcel (bijv. CR2032), waardoor je:

• Geen tijd verliest na een reset of stroomonderbreking
• Logboeken of tijdstempels kunt bijhouden
• Alarmfuncties of geplande acties kunt instellen

Typische toepassingen van RTC’s



• Dataloggers: Meet en bewaar temperatuur, luchtkwaliteit, spanningen, enz. met een tijdstempel
• Slimme klokken: Nauwkeurige tijdweergave zonder synchronisatie
• Alarmsystemen: Stel triggers in op basis van tijd
• Slimme verlichting of schakelingen: Laat verlichting automatisch aangaan bij zonsondergang
• Tijdregistratie: Voor machines, gebruikers of processen





RTC-modules in de praktijk

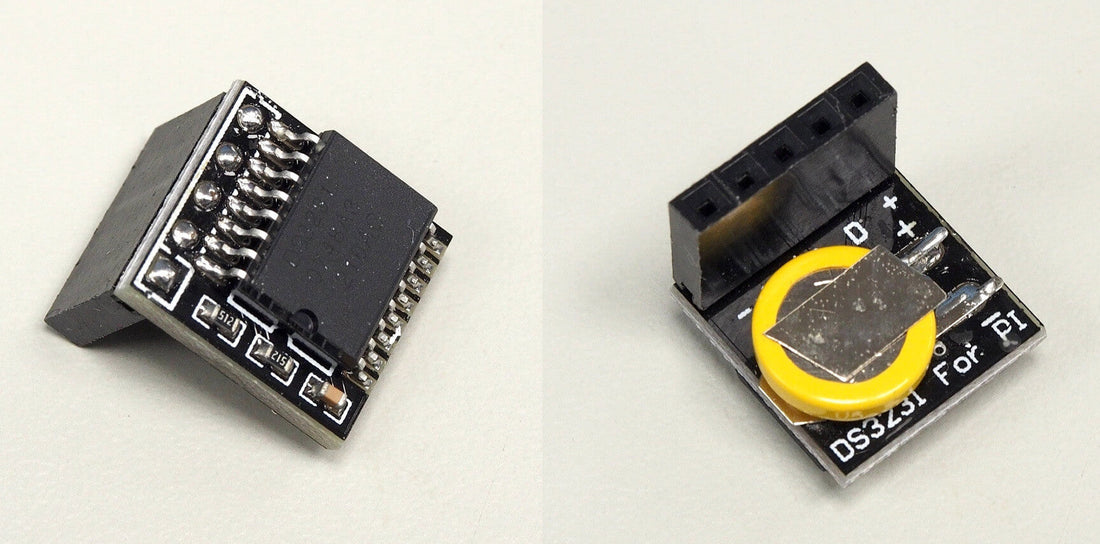

Bij ChipDirect vind je o.a. de populaire DS3231SN# RTC – een industriële standaard met extreme nauwkeurigheid, I2C-interface en ondersteuning voor backupbatterijen.

Belangrijkste voordelen:

• Nauwkeurig tot ±2 ppm
• Schrikkeljaarcorrectie
• Eenvoudig via I2C te verbinden met microcontrollers
• Robuust en betrouwbaar voor langdurige projecten









Veelgestelde vragen over RTC’s

Kan ik de tijd handmatig instellen?



Ja, via I2C-commando’s stel je de beginwaarde in. Daarna loopt hij zelfstandig door.

Hoe lang gaat de knoopcel mee?

Gemiddeld 5 tot 10 jaar, afhankelijk van het model en gebruik.

Heb ik RTC nodig met een internetverbinding?

Niet altijd, maar het biedt extra betrouwbaarheid, vooral bij netwerkstoringen.



Conclusie



Een RTC-module is een kleine toevoeging met een grote impact. Of je nu werkt aan een slim apparaat, dataverzameling of een betrouwbaar tijdsgebaseerd systeem – met een RTC zorg je dat jouw project weet hoe laat het is, altijd.
