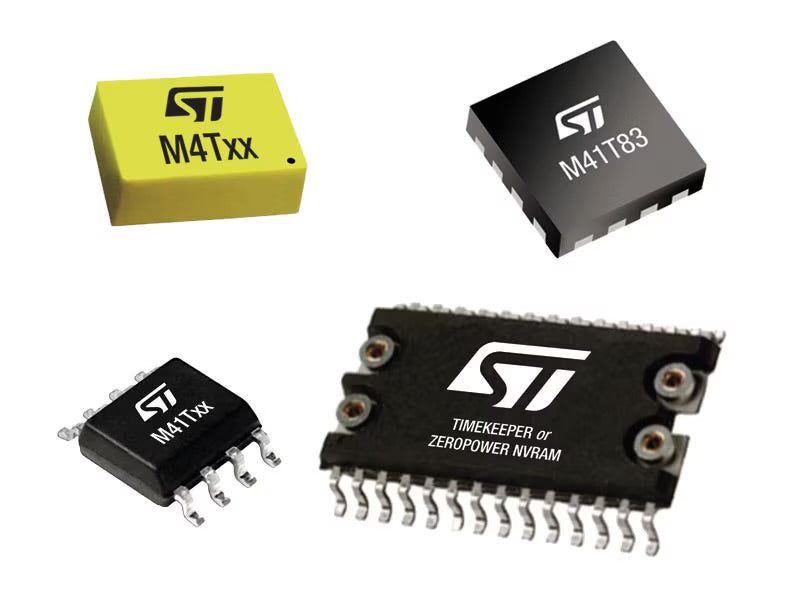

Hoe werkt een Real-Time Clock (RTC) – en waarom heb je die nodig?

Introductie

Tijd is een essentiële factor in veel elektronische toepassingen. Of je nu een datalogger bouwt, een klok, een alarmsysteem of een energiemeter – je hebt een betrouwbare tijdbron nodig. In dit artikel leer je wat een RTC (Real-Time Clock) is, hoe hij werkt en welke modellen geschikt zijn voor jouw project.

Wat is een RTC (Real-Time Clock)?

Een RTC is een geïntegreerd circuit dat continu de tijd bijhoudt, zelfs als je apparaat uitgeschakeld is. Een RTC registreert:

• Seconden, minuten en uren
• Dag, datum, maand en jaar
• Vaak ook: dag van de week en automatische schrikkeljaar-correctie

Dankzij een back-up batterij (vaak een knoopcel) blijft de RTC doortellen, ook tijdens stroomuitval.

Waarom een aparte RTC gebruiken?

Microcontrollers kunnen zelf ook klokken bijhouden, maar dat is minder nauwkeurig. Zonder RTC kun je:

• Geen betrouwbare tijdregistratie garanderen

• Geen tijd bewaren na uitschakeling

• Last hebben van tijdsverschuivingen door temperatuurschommelingen

Een RTC is specifiek ontworpen voor stabiliteit, lage stroomconsumptie en hoge precisie.

Belangrijke specificaties van RTC’s

• Interface: Meestal I2C, soms SPI
• Voedingsspanning: 2.3V tot 5.5V
• TCXO (Temperatuurgecompenseerde Oscillator): Verbetert nauwkeurigheid
• Back-up batterij support: Meestal 3V lithiumcel (bijv. CR2032)
• Behuizing: SOIC-8, SOIC-16 of compacte SMD-pakketten

Populaire RTC’s uit ons assortiment

• DS3231SN# – RTC met geïntegreerde TCXO, hoge nauwkeurigheid
• DS3231MZ+TRL – RTC met MEMS-oscillator, SOIC-8
• DS1307 – Klassieke RTC, minder nauwkeurig, maar eenvoudig en goedkoop

Voorbeelden van toepassingen

• Dataloggers – tijdstempels voor metingen
• Slimme meters – tijdsregistratie van verbruik
• Thermostaten & tijdschakelaars
• Beveiligingssystemen – registreren van gebeurtenissen
• Wearables & IoT – waar langdurige werking op batterij vereist is

Tips voor implementatie

• Gebruik een geselecteerde back-up batterij voor betrouwbare werking
• Let op compatibiliteit van de logica (3.3V of 5V) met je microcontroller
• Gebruik libraries zoals RTClib (Arduino) of DS323x (MicroPython)
• Kalibreer eventueel via je software als je geen TCXO hebt



Conclusie

Een RTC is essentieel voor elk project waar betrouwbare tijdsmeting vereist is. Dankzij hun lage stroomverbruik en hoge precisie zijn RTC’s eenvoudig te integreren in elk systeem, van simpele klokken tot industriële controllers.
