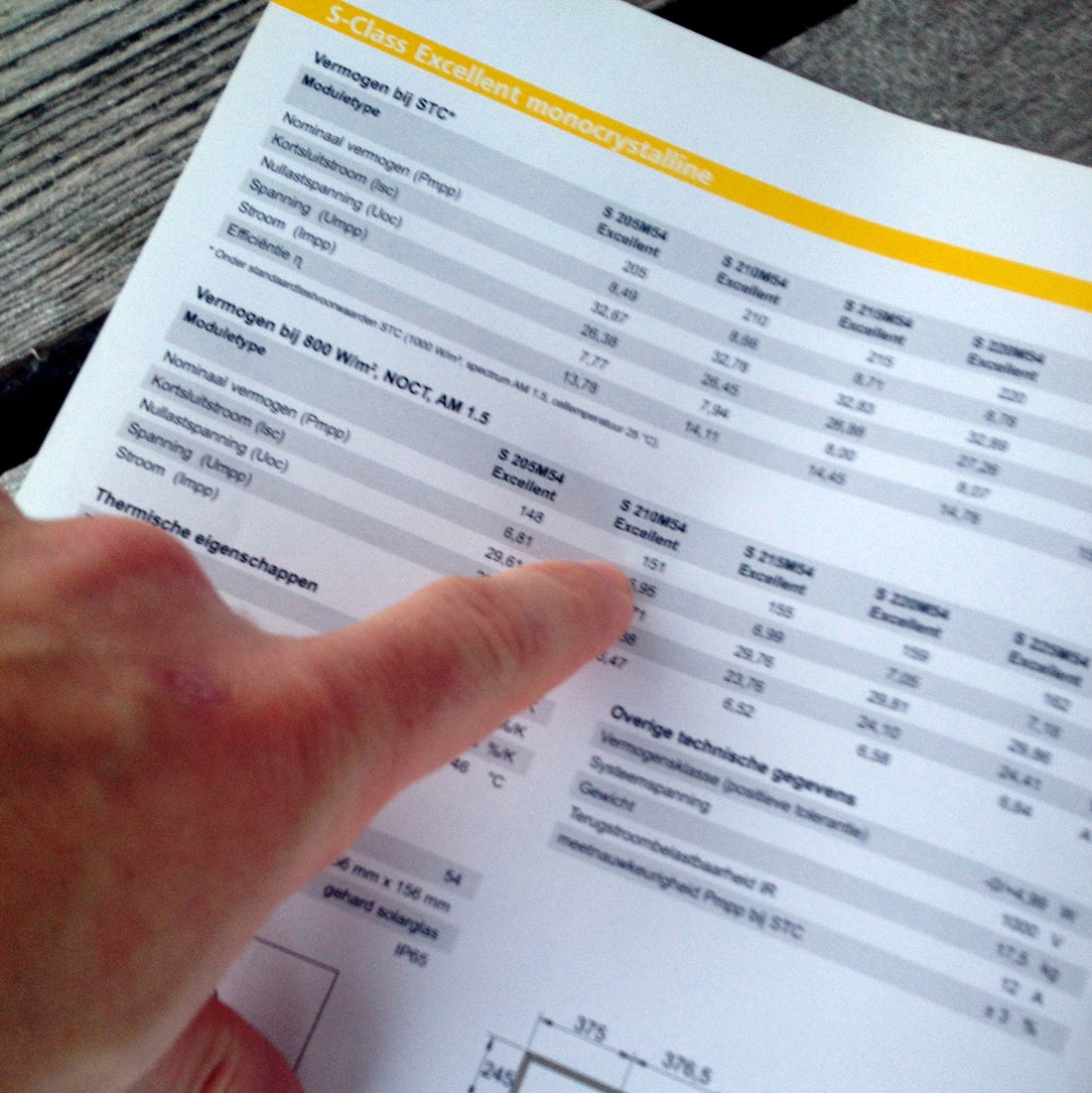

Hoe lees je een datasheet?

Een onmisbare vaardigheid voor elke elektronica-hobbyist en professional

Inleiding

Of je nu werkt met een microcontroller, sensor, voedingsmodule of IC: de datasheet is je belangrijkste bron van informatie. Maar voor beginners (en zelfs gevorderden) kan een datasheet overweldigend zijn. In dit artikel leer je stap voor stap hoe je een datasheet leest, waar je op moet letten, en hoe je snel vindt wat je nodig hebt.



Wat is een datasheet?



Een datasheet is een document dat alle technische specificaties en gebruiksinstructies van een component bevat. Het wordt meestal uitgegeven door de fabrikant en bevat gegevens zoals:

• Spanningsbereik
• Pinbeschrijving (pinout)
• Elektrische karakteristieken
• Toepassingsvoorbeelden
• Timingdiagrammen en schakelschema’s

Het is letterlijk de handleiding van het onderdeel.

Waarom is het belangrijk?



Door een datasheet goed te begrijpen:

• Voorkom je verkeerde aansluitingen
• Kies je de juiste component voor je project
• Begrijp je limieten, zoals maximale stroom of temperatuur
• Kun je betrouwbaar ontwerpen en problemen oplossen





Belangrijke secties in een datasheet





a. General Description



Een korte uitleg van wat het onderdeel doet.



b. Features

Belangrijkste eigenschappen in één oogopslag (bijv. “12-bit ADC”, “3.3V supply”, “UART, SPI”).



c. Absolute Maximum Ratings

Let op: dit zijn de grenzen waar je NOOIT overheen mag gaan, zoals maximale spanning of temperatuur.

d. Recommended Operating Conditions

De veilige werkwaarden (bijv. spanning: 1.8V – 3.6V).

e. Electrical Characteristics

Gedetailleerde tabellen met spanningen, stromen, tijden, etc.

f. Pin Configuration / Pinout

Zeer belangrijk – hier zie je hoe je het IC aansluit.



g. Application Circuit

Vaak een voorbeeldschema van hoe je het onderdeel in een circuit gebruikt.

h. Timing Diagrams

Bij seriële communicatie of schakelingen met kloksignalen (bijv. SPI, I2C) tonen deze diagrammen hoe signalen over tijd verlopen.

Tips bij het lezen



• Begin bij het overzicht en de pinout
• Markeer je voedingspinnen en belangrijke signaalpinnen
• Let op de typische gebruiksspanning en stroomverbruik
• Bekijk voorbeeldschema’s voor inspiratie
• Controleer de ‘Electrical Characteristics’ voor grenzen en prestaties





Praktijkvoorbeeld

Bij de DS3231SN# Real Time Clock zie je direct in de datasheet:

• Voedingsspanning: 2.3V tot 5.5V
• Interface: I2C
• Behuizing: SOIC-16
• Temperatuurbereik: -40°C tot +85°C
• Back-up batterij mogelijk: ja

Deze informatie helpt je om correct aan te sluiten en te weten of hij geschikt is voor jouw toepassing.



Conclusie

Een datasheet lijkt in het begin complex, maar met een beetje oefening wordt het een krachtig hulpmiddel. Door de juiste informatie eruit te halen, kun je veiliger, efficiënter en slimmer ontwerpen.
